揮發性有機化合物在填埋場襯墊中的羞羞视频免费观看膜運移時，主要有以下３個連續過程：VOC在羞羞视频免费观看膜和滲濾液之間的分配過程；VOC在羞羞视频免费观看膜中的擴散；VOC在羞羞视频免费观看膜和下伏介質孔隙水之間的分配過程。

苯係物通過LLDPE-EVOH-LLDPE羞羞视频免费观看膜、LLDPE羞羞视频免费观看膜以及HDPE羞羞视频免费观看膜的滲透係數。結果表明，與同等厚度的LLDPE羞羞视频免费观看膜相比，含有EVOH的LLDPE-EVOH-LLDPE羞羞视频免费观看膜比通過LL-DPE的滲透係數低１～２個數量級。以乙苯為例，乙苯通過0.53ｍｍEVOH羞羞视频免费观看膜的滲透係數是通過相同厚度的LLDPE羞羞视频免费观看膜的滲透係數低7％。與傳統的1.5ｍｍ的HDPE羞羞视频免费观看膜相比，0.53ｍｍ的LLDPE-EVOH-LLDPE羞羞视频免费观看膜的滲透係數更小，表現出更好的阻隔性能。

通過LLDPE羞羞视频免费观看膜和LLDPE-EVOH-LLDPE羞羞视频免费观看膜的滲透係數，得到PFOA和PFOS通過LLDPE-EVOH-LL-DPE羞羞视频免费观看膜的滲透係數小於LLDPE羞羞视频免费观看膜，表現出更好的阻隔性能。

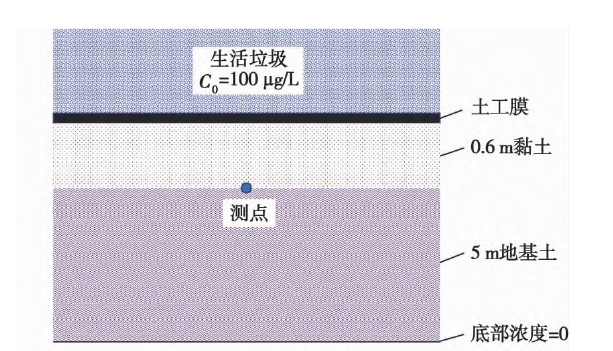

試驗測得的羞羞视频免费观看膜分配係數和擴散係數，采用數值方法分別模擬甲苯在HDPE羞羞视频免费观看膜複合襯墊和EVOH羞羞视频免费观看膜複合襯墊的運移。HDPE羞羞视频免费观看膜複合襯墊由1.5ｍｍ的HDPE羞羞视频免费观看膜和0.6ｍ黏土組成，EVOH羞羞视频免费观看膜複合襯墊由1.5ｍｍ的EVOH羞羞视频免费观看膜和0.6ｍ黏土組成，計算得到的複合襯墊底部甲苯濃度隨時間變化規律。通過實驗可以看出，當底部濃度大於０後，HDPE羞羞视频免费观看膜複合襯墊底部均大於EVOH羞羞视频免费观看膜複合襯墊底部甲苯濃度。例如，20年時HDPE羞羞视频免费观看膜複合襯墊底部的濃度是EVOH羞羞视频免费观看膜複合襯墊底部的2.8倍。EVOH羞羞视频免费观看膜能夠有效提升複合襯墊對甲苯的防滲效果。
